高效電機系列
機座號:80～355 功 率:0.18～375kW

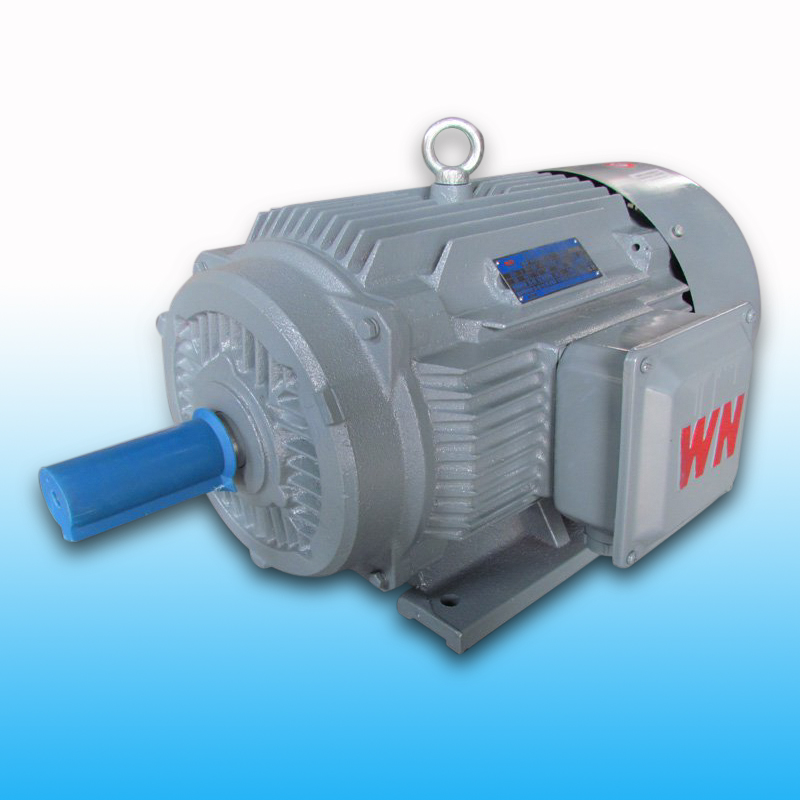

YX3系列高效節能電機介紹
高效節能電機是指具有高效率的通用標準型電機，它采用新型電機設計、新工藝及新材料，通過降低電磁能、熱能和機械能的損耗，提高輸出效率，其效率應該滿足相關的能效等級要求，目前在我國是指達到或優于《中小型三相異步電動機能效限定值及能效等級》（GB18613-2012）標準中節能評價值的電機。適用于各種通用機械如農業機械、食品機械、風機、水泵、齒輪箱、減速機、攪拌機、空氣壓縮機等不含易燃、易爆或腐蝕性氣體的場合。
YX3系列高效節能電機標準型式
額定電壓：380V（也可根據用戶要求設計）。
使用頻率：50Hz（可設計為60HZ）。
絕緣等級：F級（可設計為H級）。
防護等級：IP55（可設計為IP56）。
工作制:S1。
冷卻方式：IC411。
YX3系列高效節能電機使用條件
環境溫度：-15~40℃（也可根據用戶要求設計）。
海拔：不超過1000米（也可根據用戶要求升級成高原型）。
常用的安裝結構型式，以及適用的機座號見下表
|
機座號 Frame |
基本安裝結構 basic type |
派生的安裝形式 derived type |
||||||||||||||
|
B3 |
B5 |
B35 |
V1 |
V3 |
V5 |
V6 |
B6 |
B7 |
B8 |
V15 |
V36 |
B14 |
B34 |
V18 |
||
|
80～112 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
132～160 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
|
|
180～280 |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
315～355 |
√ |
- |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
注：訂貨須知
1、本樣本僅供用戶選型用，具體數據容有變動。
2、訂貨時請注明電動機型號、功率、額定電壓、額定頻率、調頻范圍（變頻電機）、安裝結構型式、防爆標志（防爆電機）、防護等級、接線盒進線方式等。
3、對電動機的調頻范圍、防護等級、軸承注排油結構、接線盒進線方式有特殊要求時，須在訂貨合同上注明，無注明者均按我公司常規標準供貨。
