高效電機系列

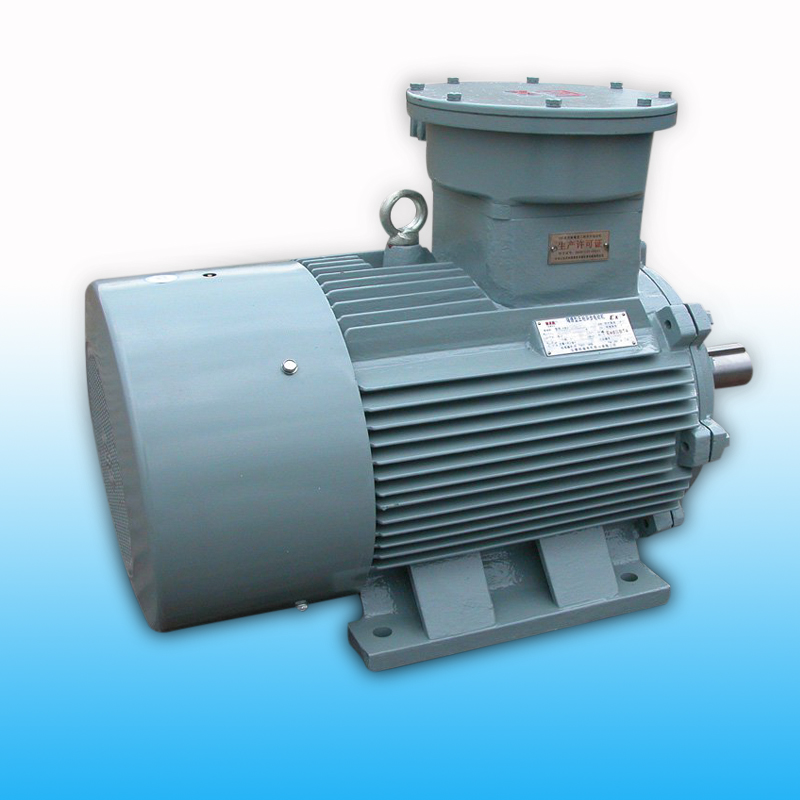

YB3系列隔爆型電機

文字:[大][中][小] 2015-3-19    瀏覽次數:9515



 YB3系列隔爆型電機 (點擊下載樣本

能效等級:中國GB18613-2012  3級 (IEC 2級)
機座號:80~355    功率:0.18~315kW




YB3系列隔爆型電機概述



YB3系列隔爆型三相異步電動機,是我公司在參考行業統一設計基礎上研制開發的全封閉、自扇冷、鼠籠式、隔爆型三相異步。 YB3防爆電機是在YB、YB2系列電動機的基礎上結合當前國內外電磁結構、工藝、材料等方面的新技術而開發研制成功的新產品, 具有高效節能、溫升裕度大、壽命長、性能好、噪音低、隔爆結構先進、可靠性高、使用維護方便等優點。其功率等級和安裝尺寸符合IEC標準并與YB、YB2系列電動機相同。



YB3系列隔爆型動機用途和特點


    適用于含有甲烷等氣體或煤塵的煤礦井下(非采掘工作面)(Ex dⅠ)及工廠(Ex dⅡAT4、dⅡBT4)含有Ⅱ類A、B級T1~T4組的可燃性氣體或蒸汽與空氣形成的爆炸性混合物的場所。防爆標志為ExdⅠ、ExdⅡAT4、ExdⅡBT4, Ⅰ類的最高表面溫度不超過150℃(當電機表面可能堆積煤塵時),不超過450℃(當電機表面不會堆積或采取措施可以防止堆積煤塵時);Ⅱ類的最高表面溫度應不超過:T1(450℃)、T2(300℃)、T3(200℃)、T4(135℃);接線盒可分別制成三個或六個出線端子,適用于橡套電纜(或塑料電纜)和鋼管布線兩種結構。,主要用于煤礦、石油天然、石油化工和化學工業。此外,在紡織、冶金、城市煤氣、交通、糧油加工、造紙、醫藥等部門也被廣泛應用。防爆電機作為主要的動力設備,通常用于驅動泵、風機、壓縮機、輸送機和其他傳動機械。
    YB3防爆電機是我公司YB2系列的更新?lián)Q代產品,是防爆電動機基本系列。本系列電動機具有體積小、重量輕、外形美觀、運行安全可靠、壽命長,性能優良,安裝使用維修方便的特點。



YB3系列隔爆型電機型號解析


YB3系列電機防爆標志代表的意義:ExdⅡBT4Gb

Ex:標志(防爆)
d:電氣設備防爆型式(隔爆型)
ⅡB:電氣設備類別級別(Ⅱ類B級)
T4:溫度組別(T4)
Gb:設備保護級別(Gb)



YB3系列電機型號代表意義:yb3-355M1-4W
Y:異步電動機
B:隔爆型
3:設計序號,3代表三次設計
355:機座的中心高(355mm)
M:機座長度(M表示中機座)
1:1號鐵心長
4:極數(4極)
W:特殊環境代號(戶外型)



電氣設備分類解析

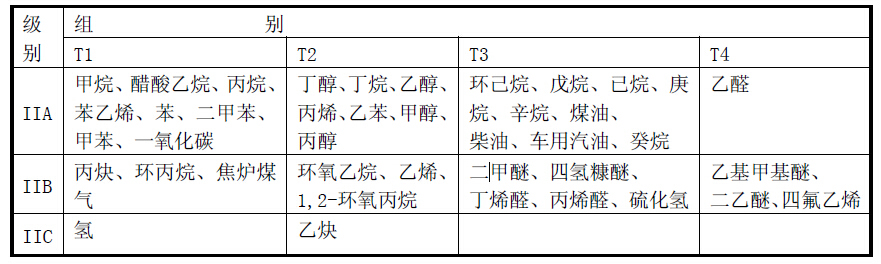

    II 類除煤礦外的其他爆炸性氣體環境用電氣設備。II 類爆炸性氣體的特性進一步分類為:IIA、IIB、IIC。II 類常見可燃性氣體、蒸氣、溫度組別見下表 II 類 用于除煤礦以外的爆炸性粉塵環境,III 類再分類:IIIA 類:可燃性飛絮 ; IIIB類:非導電性粉塵;IIIC 類:導電性粉塵;

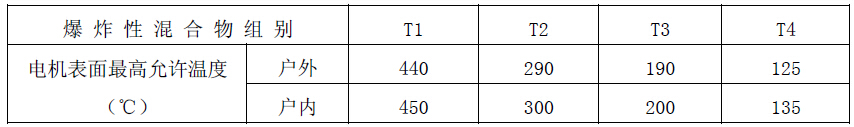

    不同溫度組別對應表面最高溫度表



YB3系列隔爆型電機使用條件


額定電壓:380V、660V、380/660V、660/1140V

額定頻率:50Hz 或者60Hz。
工作制:S1。
海拔不超過1000m。
環境溫度:環境溫度為-15℃~35℃(煤礦井下)或-15℃~40℃(工廠)。

yb3 為基本型,適用于戶內環境。
yb3-W 適用于戶外型環境。
yb3-TH 適用于戶內濕熱帶型環境。
yb3-WF1 適用于戶外中等腐蝕的環境。


常用的安裝結構型式,以及適用的機座號見下表



機座號

Frame

基本安裝結構

basic type

派生的安裝形式

derived type

B3

B5

B35

V1

V3

V5

V6

B6

B7

B8

V15

V36

B14

B34

V18

80112

132160

-

-

-

180280

-

-

-

-

-

-

-

-

-

-

-

315355

-

-

-

-

-

-

-

-

-

-

-

-

表示可以制造生產的結構型式,電機訂購時,若不作說明的接線盒為側式右出線。


注:訂貨須知



1、本樣本僅供用戶選型用,具體數據容有變動。

2、訂貨時請注明電動機型號、功率、額定電壓、額定頻率、調頻范圍(變頻電機、安裝結構型式、防爆標志(防爆電機、防護等級、接線盒進線方式等。

3、對電動機的調頻范圍、防護等級、軸承注排油結構、接線盒進線方式有特殊要求時,須在訂貨合同上注明,無注明者均按我公司常規標準供貨。
