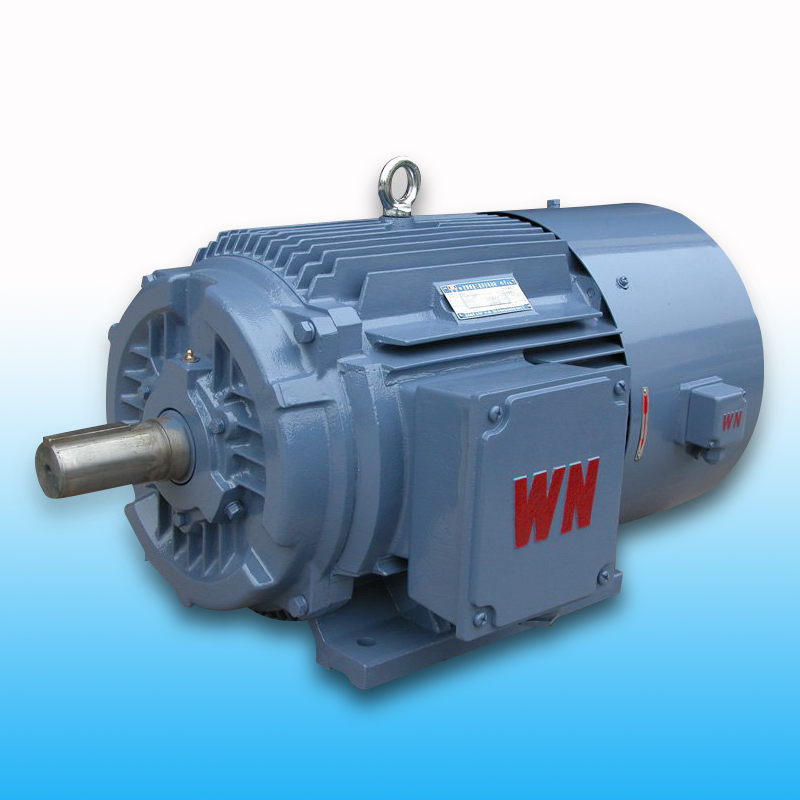

YXVF系列高效變頻電機 （點擊下載樣本）
機座號：80~355 功率：0.18~375kW
2極變頻范圍:( 3 ) 5~ 60、70、100Hz
4、6、8、10極變頻范圍:( 3 ) 5~ 100Hz
YXVF系列高效變頻電機介紹
YXVF系列高效變頻調速電機是在YVF2系列的基礎上設計而成的新一代高效變頻電機，具有高效、節能、噪音低、振動小、調速范圍廣、維修方便，運行可靠等優點。與變頻器配合使用，是機電一體化的調速新產品，可方便的安裝制動裝置，編碼器，測速機以實現快速制動和自動控制。單獨裝有軸流風機，在不同轉速下均有較好的冷卻效果，廣泛用于風機、水泵調節流量及機床、紡織、化工冶金、鋼鐵等行業的恒轉矩（基頻以下）和恒功率（基頻以上）調速。并可以滿足造紙、電纜、塑料、包裝、電梯、起重等特殊領域的需要。
YXVF系列高效變頻電機標準型式
額定電壓：380V（也可根據用戶要求設計）。
使用頻率：50Hz（可設計為60HZ）。
絕緣等級：F級（可設計為H級）。
防護等級：IP54/IP55。
工作制:S1。
YXVF系列高效變頻電機使用條件
環境溫度：-15~40℃（也可根據用戶要求設計）。
海拔：不超過1000米（也可根據用戶要求升級成高原型）。
YXVF系列高效變頻電機配套的部件參數
Specifications of cooling blower and brake for the motor
|
電 機 Motor |
機座號 Frame |
80 |
90 |
100 |
112 |
132 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
|
冷卻風機 Cooling Fan |
功 率 (W) Power |
30 |
42 |
52 |
55 |
55 |
80 |
80 |
150 |
200 |
230 |
320 |
700 |
700 |
|
電流（A） Current |
0.09 |
0.16 |
0.18 |
0.18 |
0.19 |
0.26 |
0.30 |
0.6 |
0.6 |
0.6 |
1.1 |
1.8 |
1.9 |
|
|
電 壓 Voltage |
通常情況是三相380V，但可以根據客戶的要求定制各種電壓 Usually 380V, but can customize variety voltage according to user requirement. |
|||||||||||||
|
制 動 器 Brake |
制動力矩 (N·m) Braking Torque |
7.5 |
15 |
30 |
40 |
80 |
150 |
200 |
300 |
450 |
600 |
850 |
200 |
- |
|
勵磁功率 (W) Excitation Power |
50 |
60 |
80 |
110 |
130 |
150 |
150 |
200 |
200 |
210 |
340 |
400 |
- |
|
|
勵磁電壓 Excitation Voltage |
DC99、DC170 |
- |
||||||||||||
|
光電編碼器 Encoder |
增量型編碼器 Incremental Encoder |
|||||||||||||
常用的安裝結構型式，以及適用的機座號見下表
|
機座號 Frame |
基本安裝結構 basic type |
派生的安裝形式 derived type |
||||||||||||||
|
B3 |
B5 |
B35 |
V1 |
V3 |
V5 |
V6 |
B6 |
B7 |
B8 |
V15 |
V36 |
B14 |
B34 |
V18 |
||
|
80～112 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
132～160 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
|
|
180～280 |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
315～355 |
√ |
- |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
注：訂貨須知
1、本樣本僅供用戶選型用，具體數據容有變動。
2、訂貨時請注明電動機型號、功率、額定電壓、額定頻率、調頻范圍（變頻電機）、安裝結構型式、防爆標志（防爆電機）、防護等級、接線盒進線方式等。
3、對電動機的調頻范圍、防護等級、軸承注排油結構、接線盒進線方式有特殊要求時，須在訂貨合同上注明，無注明者均按我公司常規標準供貨。
