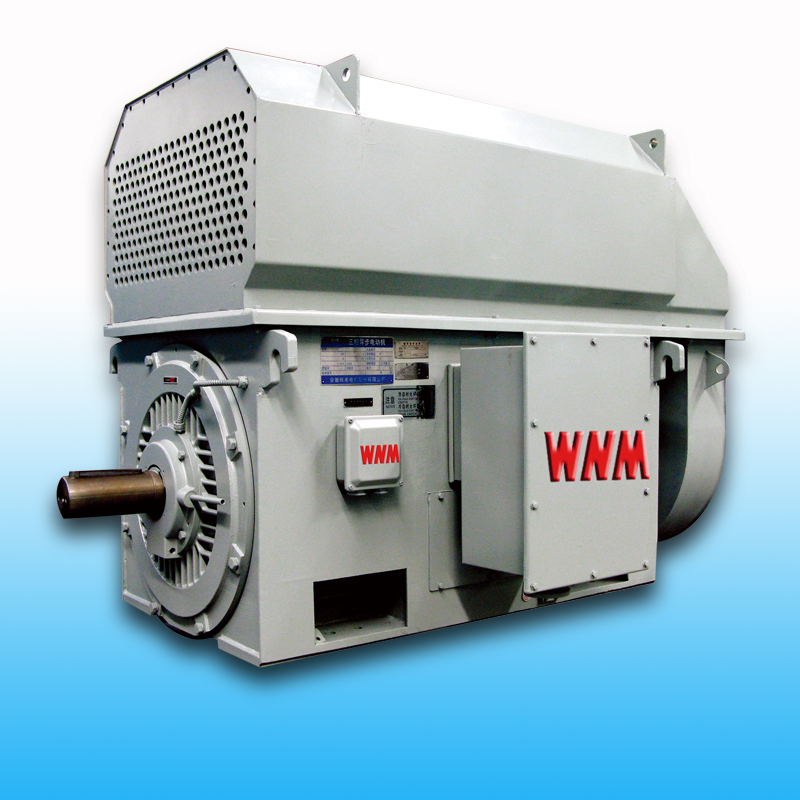

Y、YKS、YKK系列中型高壓三相異步電動機

機座號：355~630    電壓：6KV/10KV

防護等級：IP23/IPW24/IP44/IP54



概述

---

    Y、YKS、YKK系列（H355-630）中型高壓三相異步電動機采用真空浸漆設備和最先進的烘干工藝,高精度調校轉子動平衡，專業的電機浸漆經驗，工藝先進，具有高效率、噪聲低、振動小、運行可靠、安裝維護方便等優點。電動機功率等級、電氣性能和安裝尺寸及公差均符合國家標準GB755《旋轉電機定額和性能》、國際電工委員會標準IEC34-1《旋轉電機定額和性能》和機械行業標準JB/T7593、JB/T10315.1、JB/T10315.2等。


皖南高壓電機產品的優勢：

---

一、擁有50余年歷史的專業電機制造商，確保所生產的高壓電機產品質量及工藝國內一流；

二、全系列電機均采用寶鋼的矽鋼片，確保高導磁率，低鐵損，功率因數高，電機溫升小，過載能力強；

三、全系列采用電機均國內一流大廠F級或H級漆包線，絕緣絲包線，絕緣扁銅線等；

四、擁有一流的轉子動平衡調校設備及工藝，所有規格轉子均經過高精度調校，確保電機低震動，低噪聲，減小軸承磨損，確保電機整機可靠性；

五、采用真空浸漆設備，二次以上浸漆工藝，確保電機在潮濕及多粉塵環境下能長期保持高絕緣狀態，減少維護次數，維護周期較同類產品延長1.2倍以上；

六、用最先進的烘干設備及烘干工藝，預烘、烘干、保溫、精確的溫度及時間控制，能有效確保潮氣有效排出，絕緣漆合理凝固，成型，確保電機在潮濕及多粉塵環境下能長期保持高絕緣等級；

七、所有電機出廠前均做系統的溫升及負載實驗，確保100%合格出廠。





結構說明

---

    ●本系列電動機的外殼防護等級根據GB4942.1和IEC34-5《旋轉電機外殼防護等級》的標準分別有IP23、IPW24、IP44和IP54四種。IP23電動機可按用戶要求制成IP44（管道通風）。如果用戶需要其他防護等級可另行供貨。

    ●本系列電動機的冷卻方法根據GB/T1993和IEC34-6《旋轉電機冷卻方法》的標準分別有IC01、IC611和IC81W三種。如果用戶需要其他冷卻方式可另行供貨。

    ●本系列電動機的結構及安裝型式為IMB3（臥式帶底腳）符合GB997和IEC34-7《電機結構及安裝型式代號》。電動機采用國際上流行的箱式結構，機座和端蓋均由鋼板焊接而成，剛度好、重量輕。
    ●定子采用外壓裝結構。定子繞組采用F級絕緣材料和防暈材料，繞組端部固定采用特殊綁扎工藝、牢固可靠，整個定子采用真空壓力浸漆F級無溶劑漆（VPI）處理。由此，電動機具有優良可靠的絕緣性能和防潮、抗沖擊能力。
    ●本系列電動機可采用滾動軸承或滑動軸承，軸承防護等級按IP54設計。若為滾動軸承，采用油脂潤滑，并設有加油、排油裝置，可不停機加油。若為滑動軸承，供油系統一般由用戶自備。主出線盒按德國DIN標準設計，防護等級IP54，一般裝于電機右側（從軸伸端看）。根據用戶要求，也可裝于左側，出線盒的出線孔可以朝上、下、左、右四個方向轉換。主出線盒有單獨的接地裝置。

   ● Y為基本系列，防護等級IP23，冷卻方式為IC01；YKS系列冷卻方式為IC81W；YKK系列冷卻方式為IC611。





注：訂貨須知



1、如需本系列產品樣本請向本站工作人員索取。

2、如需要的規格、技術要求與本樣本有出入，用戶需事先提出具體而明確的要求，經協商同意后簽單技術協議或在訂貨合同中注明。
